Модуль антенный МА-01t
Модуль антенный МА-01t

Модуль антенный МА-01t предназначен для:

осуществления беспроводного доступа по радиоканалу к счетчикам электрической энергии "Гран-Электро СС-301" и "Гран-Электро СС-101".

Область применения модуля антенного МА-01t:

автоматизированные системы контроля и учета энергоресурсов на объектах ЖКХ и промышленных предприятиях.

Технические характеристики модуля антенного МА-01t:

Наименование характеристики Значение параметра
Номинальная частота, МГц 868
Максимальная мощность выходного сигнала, дБм 12
Чувствительность приемника, дБм -104
Номинальное напряжение питания постоянного така, В 5
Потребляемая мощность, ВА, не более 0,25
Тип интерфейса RS-485
Скорость передачи данных, кБит/с 9600
Степень защиты оболочки по ГОСТ 14254-96 IP65
Рабочий диапазон температур, °С от минус 25 до 55
Масса, кг, не более 0,2
Габаритные размеры, мм, не более 145 х 90 х 41

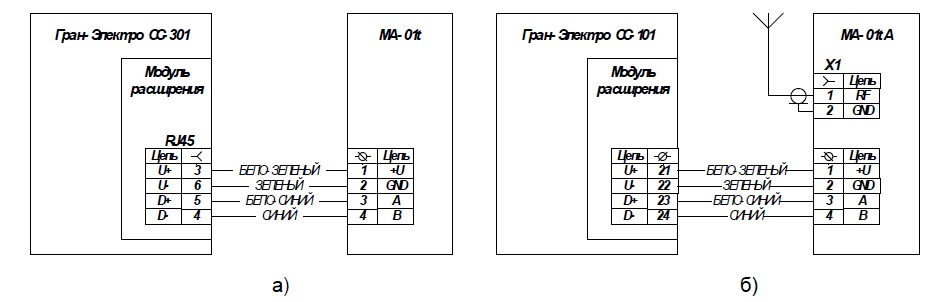

Схема подключения модуля антенного МА-01t:

Схема подключения к счетчикам электроэнергии: а) "Гран-Электро СС-301" б) "Гран-Электро СС-101"

Паспорт Модуль антенный МА-01t.pdf
