Система АСКУЭ для учета электроэнергии в малоэтажной и коттеджной застройке
Создание у потребителей автоматизированных систем контроля и учета электроэнергии (АСКУЭ) производится c целью снижения коммерческих потерь электроэнергии энергоснабжающими организациями, а также для реализации условий режимного взаимодействия потребителей с энергосистемой на основе многоставочных тарифов.

Для построения системы АСКУЭ в частном жилом секторе обычно применяется технология передачи данных по радиоканалу, так как использование проводной передачи данных в частном жилом секторе или коттеджных поселках обычно затруднено. В данном случае появляется возможность дистанционного снятия показаний с приборов учета без проникновения к местам установки счетчиков.
Учет электроэнергии
Расширение коттеджного строительства в городах и сельской местности приводит как к дополнительному удельному росту электропотребления в быту в расчете на одного потребителя, так и к увеличению хищений электроэнергии.

АСКУЭ "Гран-Электро-Быт" предназначена для обеспечения учета электроэнергии и дистанционного считывания показаний квартирных счетчиков электроэнергии, счетчиков учета общедомового потребления электроэнергии, а также балансных (установленных на вводах) счетчиков электроэнергии как для многоэтажного, так и для малоэтажного жилого сектора.

Сбор данных с приборов учета осуществляется по радиоканалу частотой 868 МГц. Применение технологии передачи данных по радиоканалу отвечает критерию снижения себестоимости точки учета, вследствие отсутствия необходимости в специальных каналах связи с отдельно взятым электросчетчиком.
Системы учета
электроэнергии в РБ
В Республике Беларусь доля бытовых потребителей в общем потреблении электроэнергии превышает 20 % и имеет тенденцию к росту. Существенен вклад их нагрузки в вечерний максимум энергосистемы. Именно поэтому в стране в последние годы в рамках программы массовой модернизации расчетных средств приборного учета электроэнергии идет процесс создания АСКУЭ жилых домов.
Способы учета электроэнергии
Организация беспроводного сбора данных со счетчиков электрической энергии для малоэтажного жилого сектора возможна с помощью сбора данных в автоматическом режиме и сбора данных инкассаторским способом, а также с помощью счетчиков электроэнергии со встроенным GPS/GPRS модемом.
Счетчики с GSM/GPRS
модемами
Счетчики электрической энергии СС-301 и СС-101 со встроенными GSM/GPRS модемами позволяют организавать пакетную передачу данных в режиме GPRS модема напрямую от счетчиков электрической энергии на верхний уровень АСКУЭ
Сбор данных в автоматическом
режиме

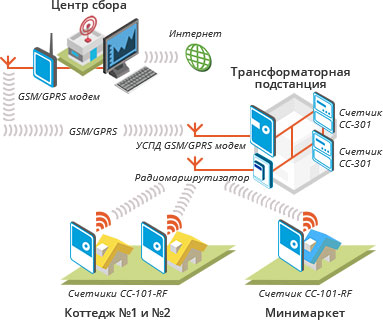

Сбор данных в автоматическом режиме. Принцип построения и взаимодействия элементов, входящих в систему, аналогичен АСКУЭ «Гран-Электро-Быт»-RF для многоквартирного дома с использованием счетчиков «Гран-Электро» со встроенным радиомодемом.

Маршрутизатор РМ-01 необходимо устанавливать так, чтобы обеспечить максимальный охват наибольшего количества точек учета. В поселке может устанавливаться один или несколько маршрутизаторов РМ-01, в зависимости от количества строений и их расположений. При больших расстояниях (>100м) используется радиоретранслятор РР-01.
Сбор данных инкассаторским
способом
В ряде случаев, когда установка УСПД «Гран-Электро» в посёлке невозможна или нецелесообразна, можно применить инкассаторский способ сбора сведений со счётчиков «Гран-Электро».

Этот способ позволяет «инкогнито» проводить контроль за состоянием приборов учёта и осуществлять сбор данных не проникая внутрь помещения, в котором находится счётчик электроэнергии «Гран-Электро». Специалист с помощью ноутбука (с установленным на него ПО) и подключённым к нему USB маршрутизатором РМ-USB устанавливает с помощью специального программного обеспечения связь с любым узлом учета по радиоканалу на частоте 868 МГц.
